Cięcie wodą: jak działa technologia water jet i jej zastosowania

„Da się to uciąć bez przypaleń i bez krzywizn na krawędzi?” – to jedno z najczęstszych pytań, które pada w halach produkcyjnych, gdy w grę wchodzą trudne materiały, duże grubości albo elementy widoczne „na gotowo”. Właśnie tu wchodzi technologia cięcia wodą, znana jako waterjet: proces precyzyjny, powtarzalny i – co kluczowe – bez wpływu ciepła na detal. W praktyce oznacza to mniej poprawek, mniej reklamacji i większą kontrolę nad kosztami.

Przeczytaj również: Bezpieczeństwo w sieci - jak skutecznie zapobiegać zagrożeniom w internecie

W tym artykule rozkładamy cięcie water jet na czynniki pierwsze: jak działa, z czego składa się system, kiedy warto je wybrać, a kiedy lepiej postawić na laser lub plazmę. Będzie technicznie, ale po ludzku – tak, żeby decyzje zakupowe i procesowe dało się podjąć na faktach, a nie na skrótach myślowych.

Przeczytaj również: Systemy informatyczne do zarządzania przedsiębiorstwami – ważne ogniwo w biznesie

Na czym polega cięcie wodą i dlaczego jest tak precyzyjne

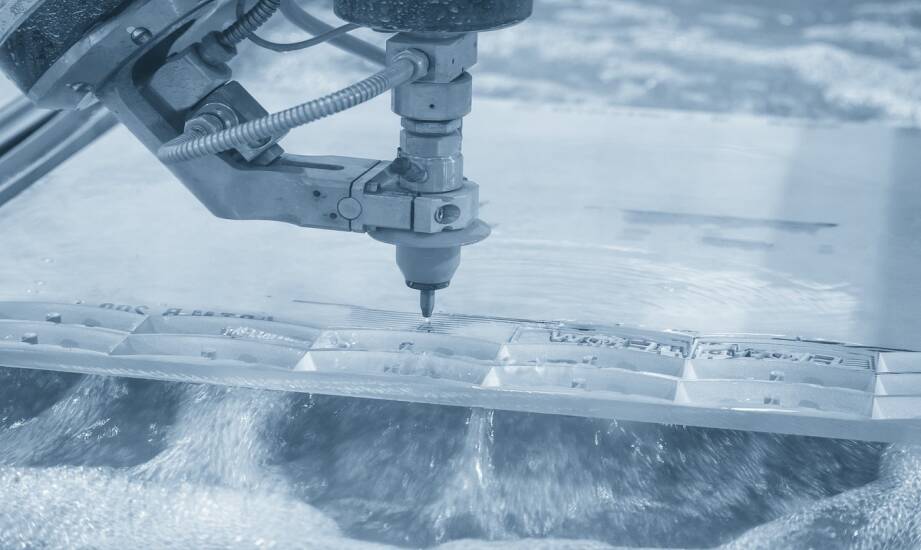

Technologia waterjet wykorzystuje strumień wody sprężonej do bardzo wysokiego ciśnienia – typowo w zakresie 2000–6000 barów. Woda przechodzi przez dyszę o małej średnicy i wylatuje z ogromną prędkością, rzędu 760 m/s. Taki strumień ma energię wystarczającą do rozdzielania materiału, a w wersji abrazyjnej (z dodatkiem ścierniwa) – do efektywnego cięcia metali, kamienia czy szkła.

Przeczytaj również: Wycinarki laserowe: jak działa serwis i na co zwrócić uwagę przy wyborze

W praktyce funkcjonują dwa główne warianty:

1) Cięcie czystą wodą – najczęściej do materiałów miękkich i warstwowych (np. tworzywa, guma, niektóre kompozyty, uszczelki).
2) Cięcie wodą ze ścierniwem – do materiałów twardych i metalicznych. Do strumienia dozuje się drobne cząstki ścierne, które wykonują właściwą pracę skrawającą. To właśnie ta metoda stoi za większością przemysłowych wdrożeń w obróbce metali.

Skąd bierze się wysoka dokładność? Po pierwsze z geometrii strumienia – szczelina jest wąska, a proces prowadzony stabilnie. Po drugie z automatyzacji: głowica pracuje w oparciu o sterowanie CNC, dzięki czemu można utrzymać powtarzalność detalu nawet w dłuższych seriach. W realnych zastosowaniach mówi się o dokładności rzędu 0,1 mm (oczywiście zależnie od materiału, grubości, jakości ścierniwa i parametrów cięcia).

Kluczowe elementy systemu waterjet: pompa, dysza, ścierniwo i stół

Żeby wycinarka waterjet pracowała stabilnie przez zmianę, tydzień i miesiąc, nie wystarczy „mocna pompa”. Liczy się cały układ. Warto znać podstawowe elementy, bo to one determinują koszty eksploatacyjne, przestoje i jakość krawędzi.

Pompa wysokociśnieniowa i stabilność ciśnienia

Sercem maszyny jest pompa wysokociśnieniowa (spotyka się wartości porównywane do około 4000 atmosfer w przeliczeniach), która utrzymuje wymagane ciśnienie robocze. Stabilność ciśnienia przekłada się na przewidywalność procesu: równa krawędź, mniej „falowania” śladu cięcia i łatwiejsze utrzymanie tolerancji w całym arkuszu.

Głowica tnąca, dysza i zużycie części

W głowicy kluczowa jest jakość elementów roboczych – dysz, komory mieszania (przy cięciu abrazyjnym) i prowadzenia strumienia. To części zużywalne, więc w dobrze zaprojektowanym procesie planuje się ich wymianę tak, aby nie tworzyć wąskiego gardła w produkcji. Z perspektywy kierownika utrzymania ruchu brzmi to prosto: „Wolę zaplanowaną wymianę w oknie serwisowym niż awarię w środku zlecenia”.

Ścierniwo: jakość, podawanie i wpływ na krawędź

W cięciu metali zwykle pracuje się na strumieniu wody z dodatkiem ścierniwa. Parametry dozowania (ilość, stabilność podawania, czystość) mają bezpośredni wpływ na prędkość cięcia i wygląd krawędzi. Zbyt mało ścierniwa – spadek wydajności. Zbyt dużo – niepotrzebne koszty i ryzyko pogorszenia stabilności procesu.

Stół wodny, odprowadzenie urobku i ergonomia pracy

Stół pełni więcej funkcji niż „podparcie blachy”. Tłumi energię strumienia po przejściu przez materiał, ogranicza hałas i wspiera gospodarowanie odpadem (szlamem). Dobrze dobrane rozwiązania ułatwiają czyszczenie wanny i skracają przestoje, co w praktyce bywa ważniejsze niż różnice w parametrach „na papierze”.

Największa przewaga waterjet: brak strefy wpływu ciepła

W odróżnieniu od lasera czy plazmy, cięcie wodą nie wprowadza wysokiej temperatury w materiał. To nie jest detal techniczny – to realna przewaga jakościowa, szczególnie gdy obrabiasz elementy odpowiedzialne, precyzyjne albo później spawane i pasowane.

Co daje brak nagrzewania w praktyce?

Po pierwsze: brak deformacji termicznych. Nie „ściąga” narożników, nie robi banana na dłuższych odcinkach, nie trzeba walczyć z naprężeniami po cięciu.
Po drugie: brak zmian strukturalnych. W wielu zastosowaniach (np. stal o wysokiej wytrzymałości, niektóre stopy, materiały wrażliwe na temperaturę) to różnica między detalem akceptowalnym a detalem do kosza.
Po trzecie: czystsza produkcja. Minimalne pylenie i brak toksycznych oparów, które bywają problemem przy procesach termicznych. Dodatkowo woda może być w części obiegowa (zależnie od instalacji i filtracji), co ułatwia myślenie o środowisku i kosztach.

Jeśli w Twojej firmie pada zdanie: „Nie możemy dopuścić do przebarwień na krawędzi”, to w wielu przypadkach technologia waterjet będzie naturalnym kierunkiem.

Co można ciąć waterjetem: od metali po kamień i szkło

Jedną z cech, które najszybciej przekonują technologów, jest wszechstronność. Waterjet radzi sobie z bardzo różnymi materiałami: metale, szkło, drewno, kamień – i to często bez zmiany „filozofii” procesu, a jedynie parametrów oraz konfiguracji (czysta woda vs ścierniwo).

W obróbce metali istotna jest także grubość. Dobrze skonfigurowane stanowisko potrafi ciąć stal i inne metale na poziomie do 150–200 mm (zależnie od materiału i oczekiwanej jakości krawędzi). To zakres, w którym laser nie zawsze będzie ekonomiczny lub w ogóle dostępny, a plazma może wymagać większych poprawek wykończeniowych.

Warto też pamiętać o materiałach, które bywają kłopotliwe w technologiach termicznych: laminaty, kompozyty, elementy wielowarstwowe czy detale, w których warstwa wierzchnia nie może zostać uszkodzona przez temperaturę. W takich sytuacjach cięcie CNC wodą potrafi „zrobić robotę” bez komplikowania całego procesu.

Zastosowania przemysłowe: kiedy water jet wygrywa w produkcji

W realnej produkcji rzadko chodzi tylko o to, czy „da się uciąć”. Pytanie brzmi: czy da się uciąć powtarzalnie, bez przestojów i w czasie, który spina plan? Poniżej kilka typowych zastosowań, gdzie cięcie water jet szczególnie często okazuje się trafnym wyborem.

• Cięcie grubych blach bez ryzyka przypaleń, bez strefy wpływu ciepła i z jakością krawędzi, którą łatwiej utrzymać w tolerancji.
• Detale o złożonych kształtach – dzięki sterowaniu CNC można ciąć skomplikowane kontury, otwory i elementy o nieregularnej geometrii.
• Elementy, które mają „wyjść z maszyny gotowe” – gdy zależy Ci na ograniczeniu dalszej obróbki, np. szlifowania przypaleń lub prostowania.
• Produkcja jednostkowa i krótkie serie – tam, gdzie liczy się elastyczność, szybkie przezbrojenia i praca na wielu materiałach.
• Branże wymagające jakości (automotive, lotnictwo, przemysł maszynowy) – gdzie stabilność procesu jest ważniejsza niż maksymalna prędkość „na sucho”.

W rozmowach z firmami produkcyjnymi często pada też argument organizacyjny: jeśli na jednej maszynie można przejąć różne materiały i zlecenia, to łatwiej „poskładać” plan dnia bez czekania na wolny laser czy plazmę.

Cięcie 3D i 5 osi: kiedy liczy się faza, skos i geometria przestrzenna

Nowoczesne systemy idą dalej niż cięcie w 2D. Coraz częściej wdraża się cięcie 3D, realizowane w 5 osiach. Po co? Żeby wykonać skosy, fazy, przygotowanie pod spawanie albo elementy o złożonej geometrii bez przerzucania detalu między stanowiskami.

To ma bardzo konkretny wpływ na produkcję: mniej operacji, krótszy czas przejścia z „surowca” do „montażu”, mniejsze ryzyko błędu ludzkiego. Jeśli technolog mówi: „Najwięcej czasu tracimy na dopasowanie krawędzi przed spawaniem”, to właśnie w tym miejscu 5 osi potrafi przynieść najszybszy zwrot.

Warto dodać, że w 5 osiach rośnie znaczenie oprogramowania, strategii cięcia i kalibracji. Sama możliwość ruchu głowicy nie wystarczy – potrzebujesz procesu, który utrzyma geometrię w całej serii.

Waterjet a laser i plazma: jak dobrać technologię do materiału, grubości i kosztów

Dobór technologii cięcia to zwykle kompromis między jakością, prędkością, kosztami i „życiem po cięciu” (czyli ile pracy zostaje do wykonania). Żeby ułatwić decyzję, warto zadać sobie kilka pytań kontrolnych – takich, które rzeczywiście wpływają na ekonomię produkcji.

1) Czy materiał jest wrażliwy na temperaturę?
Jeśli tak, cięcie wodą często wygrywa, bo eliminuje deformacje i zmiany strukturalne.

2) Jak ważna jest jakość krawędzi i tolerancja?
Przy wymaganiach jakościowych i chęci ograniczenia poprawek, waterjet bywa bezpieczniejszym wyborem. Dokładność rzędu 0,1 mm w wielu zastosowaniach jest w pełni wystarczająca.

3) Jaka jest grubość materiału?
Dla dużych grubości (rzędu 150–200 mm w metalach, zależnie od warunków) waterjet daje możliwości, których inne technologie nie zawsze zapewniają w akceptowalnej jakości.

4) Co jest droższe: czas maszyny czy poprawki po cięciu?
Laser i plazma bywają szybsze w wielu typowych pracach, ale jeśli po cięciu trzeba prostować, szlifować albo poprawiać krawędzie, „tanie cięcie” przestaje być tanie. W praktyce warto liczyć koszt całego procesu, nie tylko minutę pracy urządzenia.

5) Jak wygląda utrzymanie ruchu i dostępność serwisu?
Przestoje kosztują najwięcej wtedy, gdy pojawiają się w środku realizacji. Dlatego przy wyborze rozwiązania znaczenie ma nie tylko sama maszyna, ale też serwis, części i czas reakcji.

Parametry, które decydują o jakości krawędzi i powtarzalności

W waterjecie nie ma jednego magicznego ustawienia. Jakość krawędzi i ekonomia procesu wynikają z kilku parametrów, które trzeba dobrać do konkretnego detalu i materiału.

Ciśnienie i stabilność strumienia – wyższe ciśnienie zazwyczaj pozwala ciąć szybciej lub poprawia jakość, ale liczy się stabilność w czasie, a nie tylko wartość maksymalna.

Dobór ścierniwa i jego dozowanie – wpływa na szybkość, chropowatość i „rysę” na krawędzi. Nierówne podawanie potrafi popsuć efekt nawet przy dobrym programie.

Prędkość posuwu i strategia cięcia – zbyt szybki posuw to częstsze „falowanie” krawędzi. Zbyt wolny posuw to niepotrzebne koszty. Dobre CAM i sprawdzona technologia pozwalają dobrać ustawienia do tego, czy detal ma być konstrukcyjny, czy reprezentacyjny.

Wysokość głowicy i jakość dyszy – utrzymanie właściwego dystansu stabilizuje strumień. Zużyta dysza oznacza spadek jakości i rosnące odchyłki – często niezauważalne na początku, a bardzo widoczne w serii.

W rozmowach wdrożeniowych dobrze sprawdza się prosta zasada: „Najpierw definiujemy oczekiwaną jakość krawędzi, potem dobieramy parametry i dopiero na końcu liczymy wydajność”. To ogranicza ryzyko, że proces będzie szybki, ale nieakceptowalny jakościowo.

Wdrożenie waterjet w zakładzie: integracja z CNC, automatyzacja i serwis

Jeżeli waterjet ma realnie rozwiązać problemy produkcji (a nie być kolejną maszyną „od czasu do czasu”), warto podejść do wdrożenia systemowo. Najczęściej pojawiają się trzy obszary: integracja, organizacja pracy i utrzymanie ruchu.

Integracja z istniejącą linią może obejmować pozycjonowanie załadunku/rozładunku, przepływ materiału i spięcie danych (np. programy z CAD/CAM, bibliotekę technologii, kolejkę zleceń). Dobrze ustawiony proces minimalizuje sytuacje typu: „Maszyna stoi, bo nie ma przygotowanych arkuszy” albo „program jest, ale brakuje technologii”.

Automatyzacja i powtarzalność – sterowanie CNC daje solidną bazę, ale przewagę buduje dopiero konsekwentna standaryzacja: parametry dla materiałów, kontrola zużycia części, procedury czyszczenia wanny i plan serwisowy.

Serwis i części zamienne to temat, którego nie warto odkładać na później. W praktyce o dostępności technologii decyduje nie tylko jakość konstrukcji, ale też czas reakcji serwisowej oraz to, czy zużywalne elementy są dostępne szybko i w przewidywalnym koszcie.

Jeśli chcesz zobaczyć, jak w praktyce wygląda oferta i możliwości rozwiązań w tym obszarze, sprawdź stronę: water jet. To dobry punkt odniesienia do rozmowy o konfiguracji, wydajności i dopasowaniu do konkretnych zleceń.

Najczęstsze pytania z hali: „Czy waterjet jest dla mnie?”

„Czy to rozwiązanie jest opłacalne przy dużej produkcji?”
Może być – szczególnie gdy kluczowa jest jakość krawędzi, brak odkształceń i ograniczenie obróbki po cięciu. Ekonomię najuczciwiej liczyć całościowo: czas cięcia + zużycie ścierniwa + przestoje + dalsze operacje.

„Czy waterjet poradzi sobie z grubą stalą?”
Tak, przy właściwej konfiguracji i technologii można ciąć metale nawet do 150–200 mm. Ostateczny dobór zależy od oczekiwanej jakości i czasu.

„Czy utrzymanie jest trudne?”
Nie musi być, jeśli proces jest ustandaryzowany. Kluczowe jest planowanie wymian elementów zużywalnych, kontrola jakości ścierniwa i regularne prace przy stole/wannie.

„A co z ekologią i warunkami pracy?”
To jedna z mocniejszych stron tej metody: brak dymów i oparów typowych dla cięcia termicznego, minimalne pylenie, możliwość pracy w obiegu wody (zależnie od systemu filtracji) oraz relatywnie czysta organizacja stanowiska.
